[논문 리뷰] [CV] Visualizing and Understanding Convolutional Networks

0. Reference

https://arxiv.org/abs/1311.2901

Visualizing and Understanding Convolutional Networks



1. Introduction

- 논문에서 ConvNets의 성능 향상 요인은 다음과 같다.

i) 대규모 train dataset

ii) GPU 발전

iii) Dropout을 통한 Overfitting 감소



- 해당 논문이 나오기 전까진, ConvNets이 뛰어난 성능을 보이지만, 내부 작동 원리와 성능의 근거가 명확하지 않았다.

- 이러한 불명확성은 계속 trial-and-error에 의존하게 된다.

- 그렇기에 본 연구에선 ConvNets의 내부 작동 원리를 이해하고, 모델 개선을 돕기 위해 시각화 기법을 제안한다.

- 이러한 시각화 기법을 위해 다음과 같은 핵심 요소가 존재한다.



i) Deconvolutional Network 사용

--> ConvNet의 feature activation을 input data space에 Projection시킨다.

ii) Sensitivity Analysis

- 입력 이미지의 특정 영역을 의도적으로 occluding(가려)하여 해당 영역이 분류 결과에 얼마나 영향을 미치는지 분석한다.



cf) 기존의 AlexNet을 활용하여 연구를 진행하게 됨.



2. Approach

- 본 연구에선 supervised 방식의 ConvNets을 사용하여 실험을 진행하였다.(LeNet5,AlexNet)



- 본 연구에서 AlexNet과 다른 부분은 다음과 같다.

- average pooling을 max pooling으로 선택하여 down sampling하였다.

- 비슷한 부분은 activation function으로 ReLU를 사용하고, LCN을 사용한다.

- FC Layer의 Output layer는 softmax classifier를 사용한다.



2.1. Visualization with a Deconvnet

- ConvNet의 작동 방식을 이해하려면, 중간 layer에서의 feature activity을 해석할 필요가 있다.

- feature map에서의 activation이 어떤 input pattern에 의해 유도되었는지

- input pixel space으로 매핑하는 새로운 방법을 제시한다.



- DeconvNet은 ConvNet의 구성 요소(filtering, pooling)을 역으로 사용한다.

- 즉, ConvNet은 입력 픽셀을 feature로 mapping시키고,

- DeconvNet는 feature를 입력 픽셀로 매핑시킨다.\

- 본 연구에선, DeconvNet을 ConvNet을 해석하기 위한 도구로 사용하였다고 생각하면 된다.



- 시각화 절차는 다음과 같이 이루어 진다.

"""

I) DeconvNet 연결

- ConvNet의 각 레이어에 DeconvNet을 연결하여,

- 연속적으로 input pixel space로 매핑이 가능하도록 구성한다.



II) 활성화 분석 과정

i) ConvNet에 입력 이미지 전달

- 입력 이미지를 ConvNet에 넣고, 각 layer에서 feature를 계산한다.



ii) 특정 활성화 선택

- 분석하고자 하는 특정 활성화 값만 유지하고,

- 다른 활성화 값은 모두 0으로 설정한다.



iii) DeconvNet을 통한 역투영

- 선택된 활성화 값을 DeconvNet에 전달하고,

- 다음 과정을 반복하여 input pixel space가지 매핑한다.

(i) Unpooling -> (ii) Rectification(ReLU) -> (iii) Filtering

"""

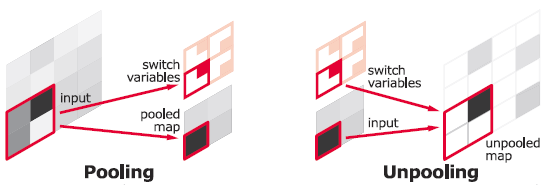

(1) Unpooling

- ConvNet의 Max Pooling은 non-invertible이다.

- 따라서 Unpooling을 통해 이를 근사적으로 복구한다.

- 방법 :

---> ConvNet에서 Pooling 시 선택된 최대값의 위치를 "switch variable"로 기록된다.

---> DeconvNet에서는 이 스위치를 이용하여, 상위 Layer의 재구성 결과를 적절한 위치에 배치한다.

---> 이를 통해 입력 이미지의 구조적 특성을 유지할 수 있다.





(2) Rectification

- ConvNet는 ReLU를 사용하여 feature map을 positive인 부분만 남겨둔다.

- DeconvNet에서도 mapping된 결과가 positive가 되도록,

- ReLU를 다시 적용하여 feature를 재구성한다.



(3) Filtering

- ConvNet은 학습된 필터를 사용하여 feature map을 convolution한다.

- DeconvNet에서는 이를 역으로 수행한다.

- 방법 :

--> ConvNet에서 사용된 필터를 수평 및 수직으로 뒤집어 transpose 적용한다.

--> 단, 이전 레이어의 출력이 아닌, ReLU가 적용된 맵에 필터링을 수행.

- DeconvNet의 중요한 인사이트는 다음과 같다.

i) 모델이 어떤 입력 부분에 민감하게 반응하는지 시각적으로 확인할 수 있다.

ii) DeconvNet으로 얻은 매핑은 모델이 학습한 discriminative 패턴을 암시한다.



3. Training Data

- 이미지를 256x256으로 맞추고,

- 224x224로 패치를 네개의 모서리 + 중앙으로 5개를 만들고

- 그 5개의 패치를 각각 Horizontal reflection하여 10개의 패치를 확보하여 증강시킨다.

- Validation error가 정체될때마다 Learning rate를 감소시킨다.

--> Learning rate Scheduler사용



4. Convnet Visualization

- 각 Layer별 얻은 Feature Map에서 가장 강한 feature 9개와 그에 해당하는 원본이미지이다.

- 각 Layer별 학습되며 어떤 Feature를 추출하는지 알 수 있음

"""

- Layer 1&2 : Edge나 Color처럼 low-level feature 시각화

- Layer 3 : 더 복잡한 Invariance를 가지거나, Texture를 보여주는 Feature 시각화

- Layer 4 : 사물이나 개체의 일부분을 보여주는 Feature 시각화 (e.g. 개의 얼굴, 새의 다리)

- Layer 5 : 사물이나 개체의 위치 및 자세 변화를 포함하는 High Level Feature 시각화

"""



4.1. Occlusion Sensitivity

- Input Image의 특정 부분을 가리면서 Classifier가 어떻게 동작하는지 확인하는 실험을 진행하였다.

- 맥락만을 활용하여 분류를 수행하는지, 혹은 정확한 물체의 위치를 찾아내어 분류를 수행하는지 확인한다.

- 강아지의 얼굴이라는 강력한 feature를 학습하여 이미지에서 해당하는 부분을 찾아내 분류를 수행한다는 것을 확인할 수 있다.



4.2. Correspondence Analysis

- Layer가 깊어질수록 Feature를 시각화한 결과, 학습 Epoch이 어느 정도 진행되어야 함을 보여주고 있다.

- 각각의 Feature를 학습하는데 Layer가 깊어질수록 많은 epoch이 소요된다는 것을 알 수 있다.

- 즉, Epoch이 커지면 커질 수록 feature를 제대로 추출해낸다는 것을 의미한다.
