[Network] [1-5] Protocol Layers and Their Service Models

0. Introduction

- 해당 챕터는 인터넷처럼 복잡한 시스템을 Layering해서 설계/분석/구현을 가능하게 만드는 방법론을 다룬다.

- 핵심은 다음과 같이 세가지이다.

i) Layered Architecture가 왜 필요한가

ii) Internet 5-layer protocol stack & 각 계층의 service model

iii) Encapsulation



1. Layer Architecture: 복잡도를 "수평 분해"로 제어

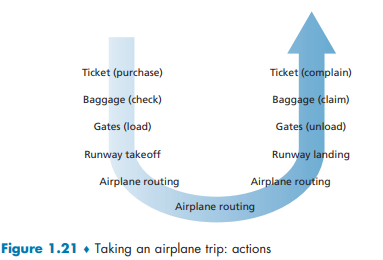

- 여행을 기능의 연쇄로 보게 되면, 구조가 잘 보이지 않는다.

- 하지만 다음과 같이 잘라내면 어떨까?

- 기능을 "수평 레이어"로 잘라내면, 서비스 경계가생긴다.

- 다음과 같이 책에선 항공 시스템을 티켓/수화물/게이트/이착륙/라우팅 같은 "레이어"로 수평 분해한다.

- 각 레이어가 (1) 자기 레이어내부 동작을 수행하면서 (2) 바로 아래 레이어 서비스를 이용해 상위에 서비스를 제공한다.



- 여기서 레이어링의 "공학적 이득"은 modularity이다.

- 레이어가 상위에 제공하는 서비스 자체가 동일하게 유지되면, 그 레이어의 구현을 바꿔도 시스템 나머지는 변하지 않는다.



2. Protocol Layering

- 책에선 네트워크 설계자들이 프로토콜과 이를구현하는 HW/SW를 layers로 조직하고,

- 우리가 관심을 가져야 할 건 "상위 레이어에 제공되는 서비스(= service model)"이라고 주장한다.

- 레이어는 다시 동일한 원리로 돌아가:



! : layer n은 자기 레이어의 기능을수행하고,

! : layer n-1의 서비스를 이용해

! : layer n의 서비스를 만든다.



3. Internet Protocol Stack: 5layer model(5계층 모델)

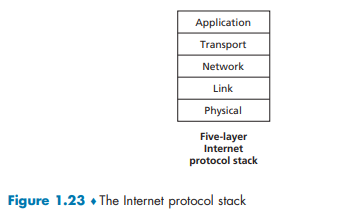

- 책에선 다음과 같이 인터넷 프로토콜 스택이 Physical, Link, Network, Transport, Application의 5계층이라고 한다.



3.1. Application layer

- 서비스 모델: 네트워크 애플리케이션이 서로 메시지를 교환할 수 있게 해주는 응용 프로토콜 제공

- 대표 예: HTTP/SMTP/FTP, 그리고 이름 --> 주소 변환에 DNS

- PDU : message

- 구현 위치 : 거의 항상 end system의 SW



3.2. Transport layer

- 서비스 모델: "Process-to-Process" 전달

- 인터넷은 TCP/UDP 두가지가 핵심

-- TCP: Connection-orientd + Reliable delivery + flow contorl + congestion control

-- UDP: Connectionless, "no-frills"

- PDU: Segment

- 구현 위치: Application layer와 마찬가지로 주로 end system SW



3.3. Network layer

- 서비스 모델: "Host-to-Host 전달"

- 송신호스트가 TCP/UDP segment와 목적지 주소를 Network layer에 넘기면,

- Network layer가 목적지 호스트의 transport까지 전달하는 서비스를 제공한다.

- IP는 datagram 필드와 end system/router의 동작을 정의하며, 라우팅 프로토콜이 경로를 결정한다.

- PDU: datagram

- 구현 위치: 혼합(장비에 따라 HW/SW)



3.4. Link layer

- 서비스 모델: "Node-to-node 전달"

- 네트워크 계층이 datagram을 다음 노드로 보내기 위해 Link layer의 서비스를 사용하며,

- 다음 노드에서 다시 Netwrok layer로 올려준다.

- Link layer service는 링크 기술에 따라 다르고, 어떤 링크는 "한 홉" 신뢰적 전달도 제공할 수 있다.

- 예시: Ethernet, WiFi

- PDU: frame



3.5. Physical layer

  - 서비스 모델: "비트를 물리 매체로 전달"

- Link layer가 frame을 옮긴다면, Physical layer은 그 frame 안의 개별 bits를 한 노드에서 다음 노드로 옮긴다.

- 매체(UTP/동축/광)와 변조/부조화 방식에 종속한다.



4. Encapsulation: "헤더를 붙여가며 내려가고, 벗겨가며 올라온다"

- 해당 챕터의 하이라이트는 Encapsulation이라고 할 수 있다.

- "데이터가 송신 호스트의 스택으로 내려가고, 중간 스위치/라우터를 거치며,

- 수신 호스트에서 다시 올라오는 물리 경로"를 보여준다.



4.1. 장비별로 구현 계층이 다르다.

- Link-layer switch는 1~2계층, Router는 1~3계층, Host는 1~5계층을 구현한다.

--> 그래서 스위치는 IP를 "해석"하지 못하고 라우터는 IP를 처리한다는 차이가 생긴다.



4.2. Encapsulation의 정확한 정의(그림의 Ht/Hn/Hl)

 - 송신 호스트에서 applicaiton message M이 transport로 내려가면,

- transport가 "transport header Ht"를 붙여 segment를만든다.

- 이때 "segment"가 message를 encapsulate한다.



- 그 다음 network가 "network header Hn"을 붙여 datagram을 만들고,

- link가 "link header Hl"를 붙여 frame을 만든다.



5. Layering의 장점과 단점

- 장점: 모듈성/업데이트 용이

--> Layering은 구조적 이점과 모듈성을 주고, 구현 교체를 쉽게 만든다.



- 단점: (1) 기능 중복 (2) Cross-layer 정보 필요

--> 한 레이어가 하위 레이어 기능을 중복할 수 있고,

--> 한 레이어 기능이 다른 레이어에만 있는 정보를 필요로 하면 계층 분리 목표가 깨질 수 있다고 지적한다.
